一、简介：

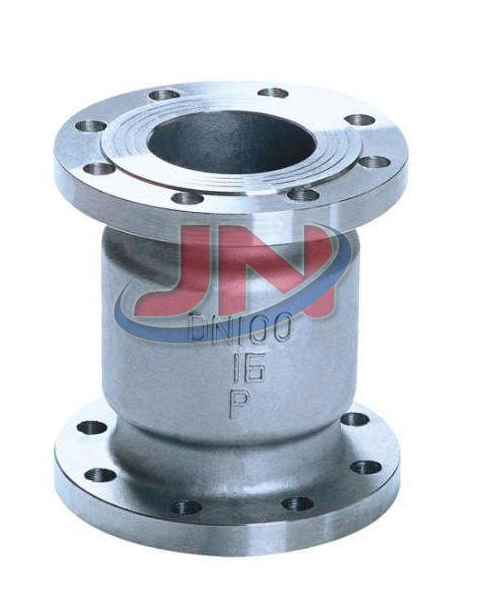

  立式小黄鸭ios适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～500mm、PNS1/2～20"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。H42H立式小黄鸭ios一般就安装在垂直管路。安装箭头标向上，使用介质从下往上冲开阀瓣，介质流通。当介质停止时，阀瓣靠自身重量落下使得阀门关闭，也可通过回流介质阀瓣向下关闭。

二、工作原理：
   H42H立式小黄鸭ios正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。

三、H42H立式小黄鸭ios产品特点：
1、阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
2、产品设计制造按GB12236设计标准，结构合理，密封可靠，外形美观。
3、销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀瓣、阀座的密封面采用硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

四、采用标准：
  设计规范：GB/T 12235  BS 1868
  结构长度：GB/T 12221  ASME B16.10
  法兰连接：GB/T 9113  ASME B16.5
  试验与检验：GB/T 13927  API 598  API 6D

五、结构图：

六、主要结构尺寸：

H42H-25 H42W-25 H42W-25 2.5MPa主要连接尺寸及重量
